- Выходная мощность, ВА - 1,6
- Масса, не более, кг - 0,1

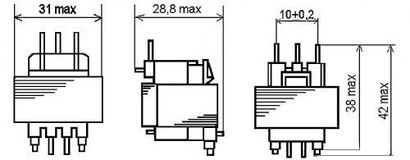

- Габаритные размеры, мм - 31x29x38
- Тип магнитопровода - Пластинчатый
- Типоразмер магнитопровода - ШI 10
| модельный ряд |
напряжение на вторичной обмотки
при номинальном токе, В |
номинальный ток
вторичной обмотки, А |
| ТП-335-1 FK |
16,2 |
0,1 |
| ТП-335-1 |
16,2 |
0,1 |
| ТП-335-2 |
12,5 |
0,122 |
| ТП-335-2 FK |
12,5 |
0,122 |
Напряжения и токи вторичных обмоток могут быть любыми по требованию заказчика в пределах существующей мощности трансформатора!
Технические характеристики:
- Выводы обмоток располагаются с учетом шага сетки 2,5 мм
- Конструкция каркаса обеспечивает усиленную изоляцию между I и II обмотками.
- Трансформаторы изготавливаются в пожаробезопасном исполнении, а также с термопредохранителем в первичной обмотке и без него.
- FK - термопредохранитель с температурой срабатывания 125° С.
- Трансформаторы изготавливается в соответствии с ГОСТ 12.2006-87 (МЭК 65-85) п. 14.3.
- Дополнительное механическое крепление к плате двумя самонарезающими винтами.
- Класс трудногорючести по UL94 V-0 или V-2.
- Допустимые отклонение вторичных напряжений ±5%.
- Электрическая прочность изоляции:
- первичная - магнитопровод 4000 В
- первичная - вторичная 4000 В
- вторичная - вторичная 600 В
- вторичная - магнитопровод 4000 В
- Напряжение питания 220 В ± 10%
- Частота 50 Гц ± 0,5 Гц
